黔东火电体育馆设计方案
浏览:
添加时间:2021-12-01 19:42:48

1. 设计依据:

l GB50371-2006《厅堂扩声系统设计规范》

l GB 50258-96《电气装置安装工程施工及验收规范》

l GB4959-95《厅堂扩声特性测量方法》

l GBJ76-84《厅堂混响时间测量规范》

l GB/T14476-93《客观评价厅堂语言可懂度及RASTI法》

l GB/T14197-93《声系统设备互联的优选配接值》

l WH/T 18-2003《演出场所扩声系统的声学特性指标》

l SJ2112 《厅堂扩声系统设备互联的优选电气配接值》

l GB/T15381-94 《会议系统的电及音频性能要求》

l GB7401-87 《彩色电视图像质量主观评价方法》

l GB/T 10239-2003 《彩色电视广播接收机通用规范》

l GB/T 9383-1999 《声音和电视广播接收机及有关设备抗扰度限》

l GB/T15644-95 《视听系统设备互连用连接器的应用》

l GB/T15859-1995 《视听、视频和电视系统中设备互连的优选配接值》

l GB/T21640-2008 《基于IP网络的视讯会议系统设备互通技术要求》

2. 设计标准:

 多功能厅类扩声系统标准

最大声压级:100~6300Hz范围内平均声压级大于或等于103 dB

传输频率特性:以100~6300Hz的平均声压级为0 dB,在此频带内允许-4 dB~+4dB;50~100Hz和6300~12500 Hz的允许范围;

传声增益:125~6300Hz的平均值大于或等于-8dB;

稳态声场不均匀度:1000Hz时小于或等于6dB;4000Hz时小于或等于+8dB;

早后期声能比(可选项):500~2000Hz内1/1倍频带分析的平均值大于或等于+3 dB;

系统总噪声级:NR-20。


多功能厅类一级传输频率特性范围



多功能厅(影院)类三维模拟扬声器点位传输指向性

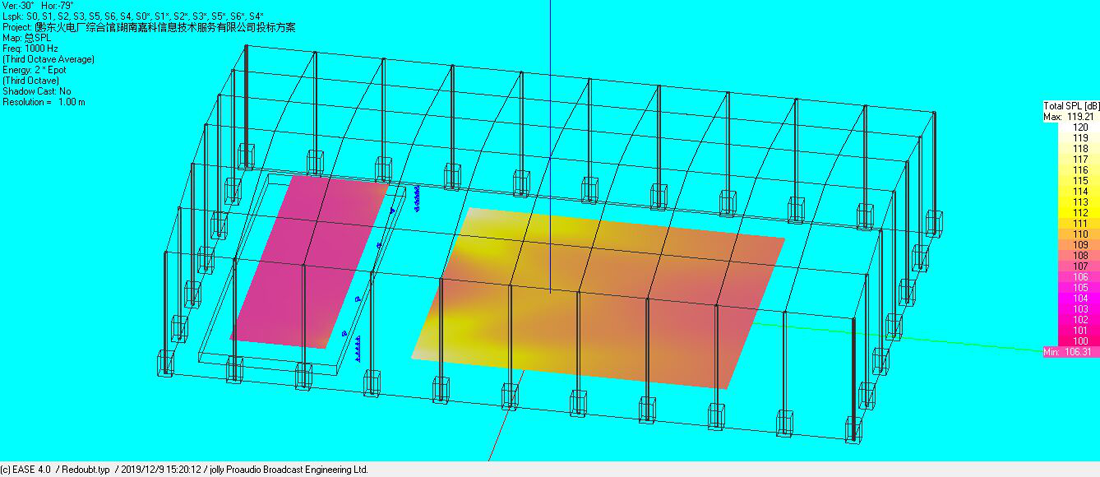

多功能厅(影院)类EASE声场模拟软件三维模拟1000HZ总声压(哈曼音箱)

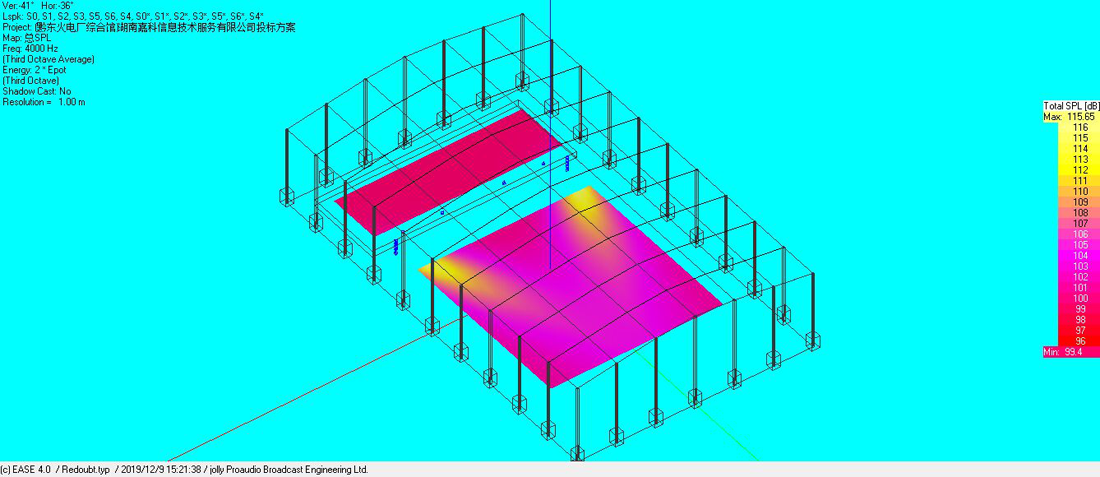

多功能厅(影院)类EASE声场模拟软件三维模拟4000HZ总声压(哈曼音箱)
