某会议室声场模拟设计方案
浏览:
添加时间:2022-01-12 21:47:19

1. 设计依据:

l GB50371-2006《厅堂扩声系统设计规范》

l GB 50258-96《电气装置安装工程施工及验收规范》

l GB4959-95《厅堂扩声特性测量方法》

l GBJ76-84《厅堂混响时间测量规范》

l GB/T14476-93《客观评价厅堂语言可懂度及RASTI法》

l GB/T14197-93《声系统设备互联的优选配接值》

l WH/T 18-2003《演出场所扩声系统的声学特性指标》

l SJ2112 《厅堂扩声系统设备互联的优选电气配接值》

l GB/T15381-94 《会议系统的电及音频性能要求》

l GB7401-87 《彩色电视图像质量主观评价方法》

l GB/T 10239-2003 《彩色电视广播接收机通用规范》

l GB/T 9383-1999 《声音和电视广播接收机及有关设备抗扰度限》

l GB/T15644-95 《视听系统设备互连用连接器的应用》

l GB/T15859-1995 《视听、视频和电视系统中设备互连的优选配接值》

l GB/T21640-2008 《基于IP网络的视讯会议系统设备互通技术要求》

2. 设计标准:

 多功能厅类扩声系统标准

最大声压级:100~6300Hz范围内平均声压级大于或等于103 dB

传输频率特性:以100~6300Hz的平均声压级为0 dB,在此频带内允许-4 dB~+4dB;50~100Hz和6300~12500 Hz的允许范围;

传声增益:125~6300Hz的平均值大于或等于-8dB;

稳态声场不均匀度:1000Hz时小于或等于6dB;4000Hz时小于或等于+8dB;

早后期声能比(可选项):500~2000Hz内1/1倍频带分析的平均值大于或等于+3 dB;

系统总噪声级:NR-20。


多功能厅类一级传输频率特性范围


设计思路

电声的设计是从需求分析开始的, 设计要综合考虑业主对功能、造价的要求,国家、行业相关指标参数的要求,也要根据以往成功项目的经验,考虑扬声器的安装,布局的合理性。

1.测试

通过初步的设计计算确定音箱的数量和分布,我们这里选用百威老字号品牌和设备清单上的型号。使用国际声场模拟测试软件EASE建立数学模型,将所选的音箱参数功率代入模型,通过声场设计软件,模拟计算相关声学参数。根据行业标准测试结果令人满意,声场声压与声场清晰度的测试结果均优良。

2.EASE声场模拟测试

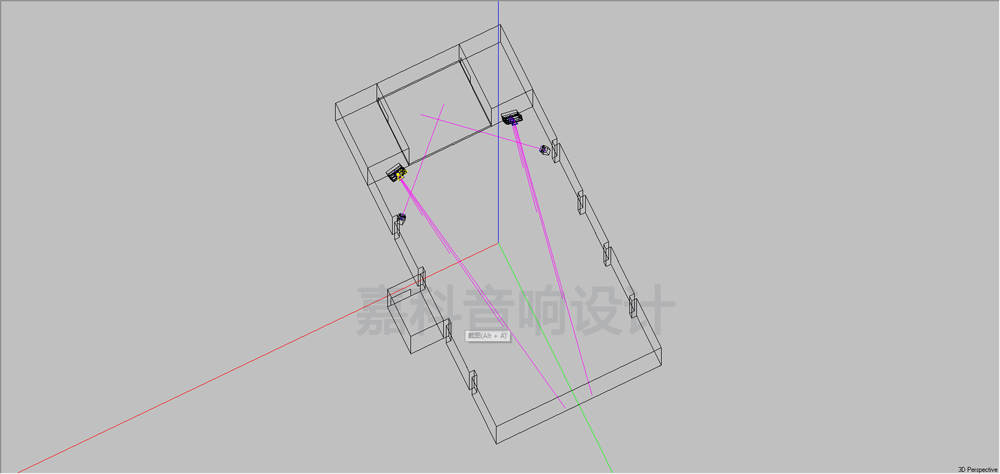

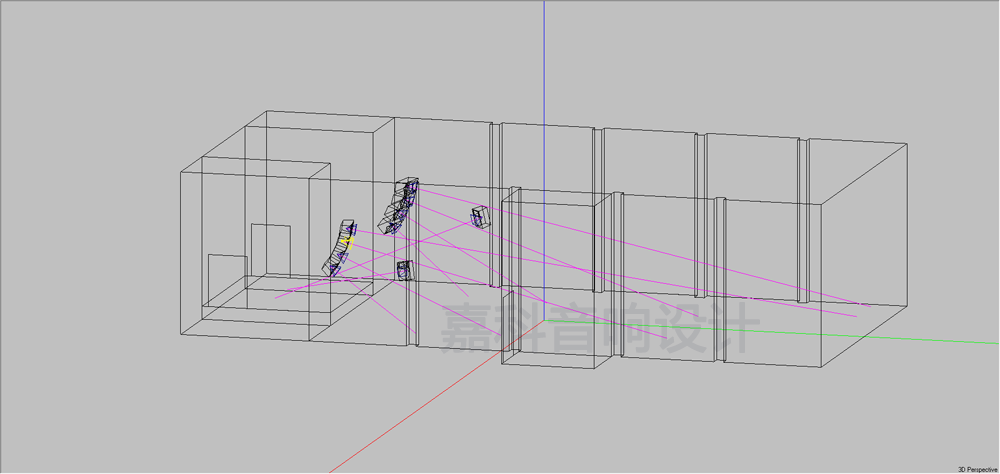

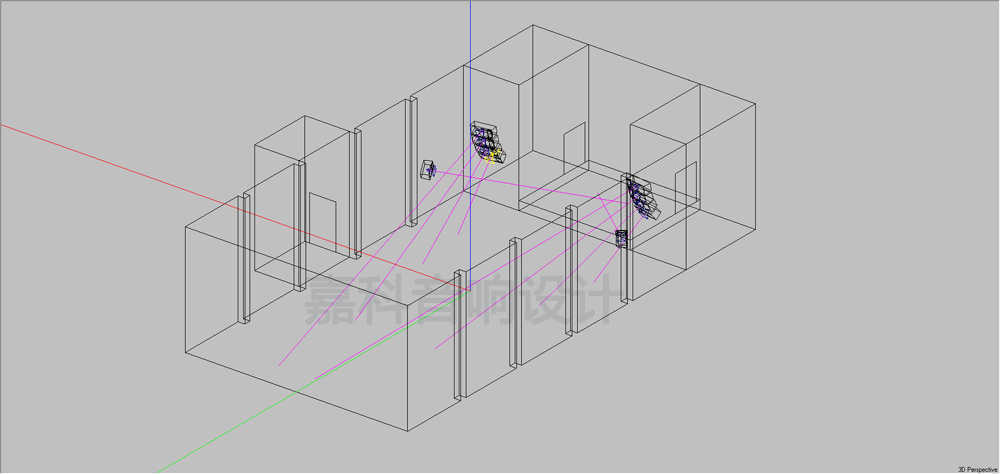

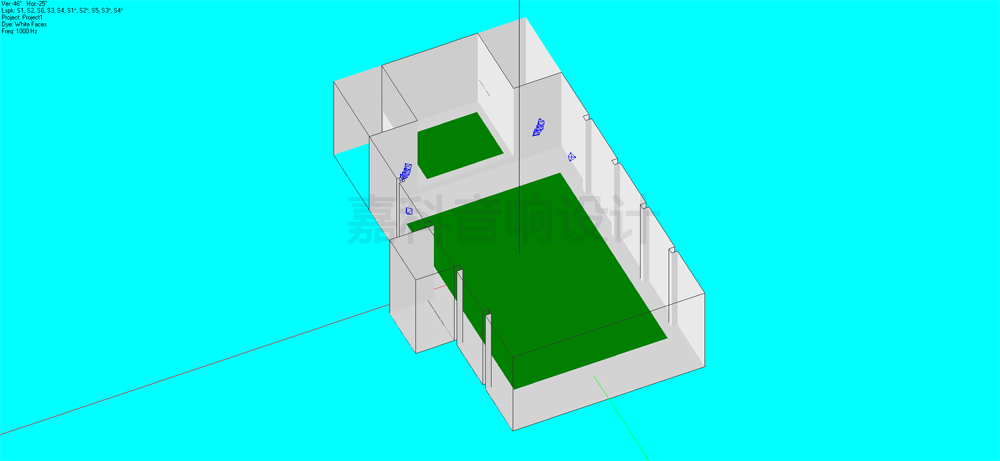

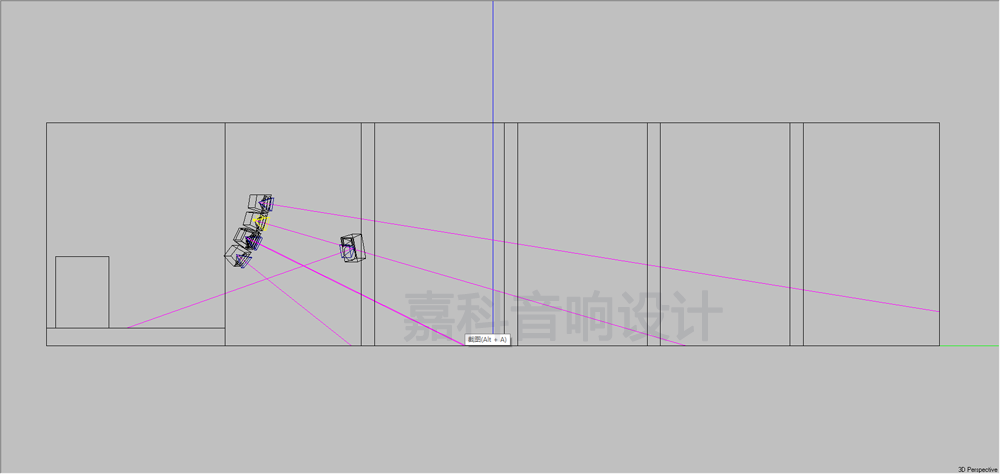

场地建模及音箱点位

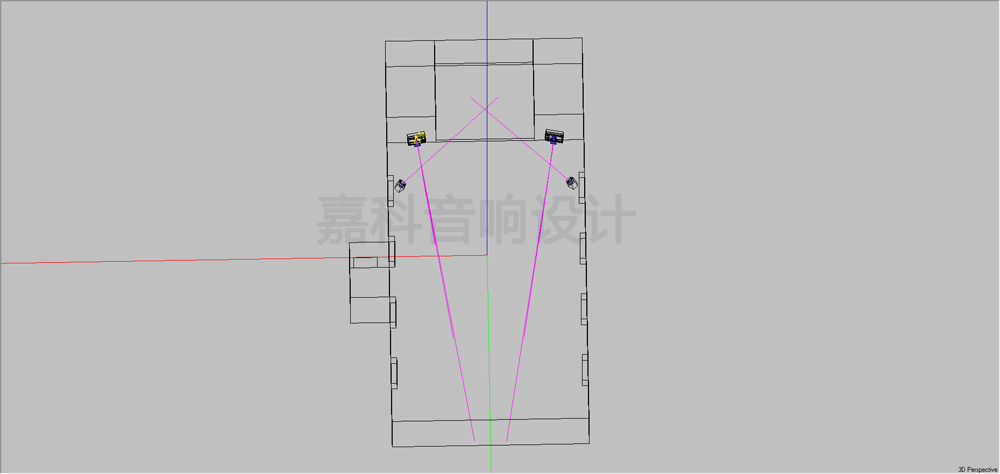

听音区

开始测试

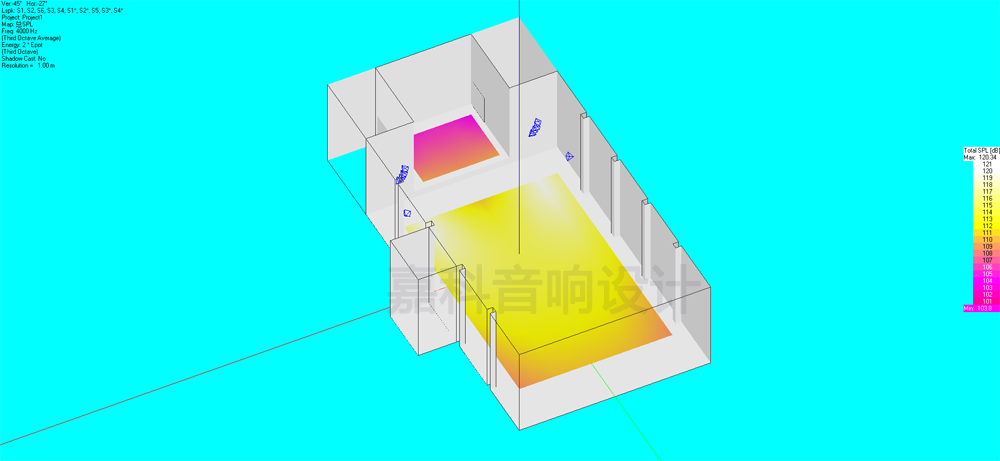

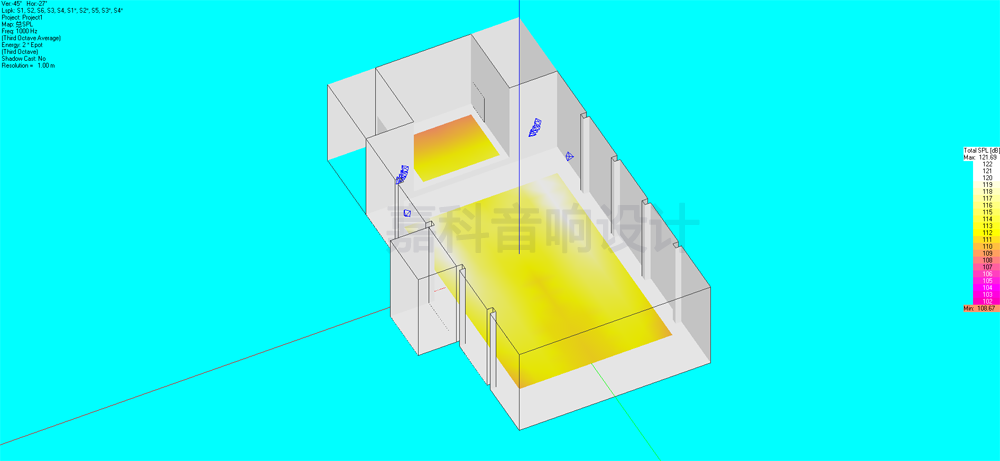

特定频点总声压级

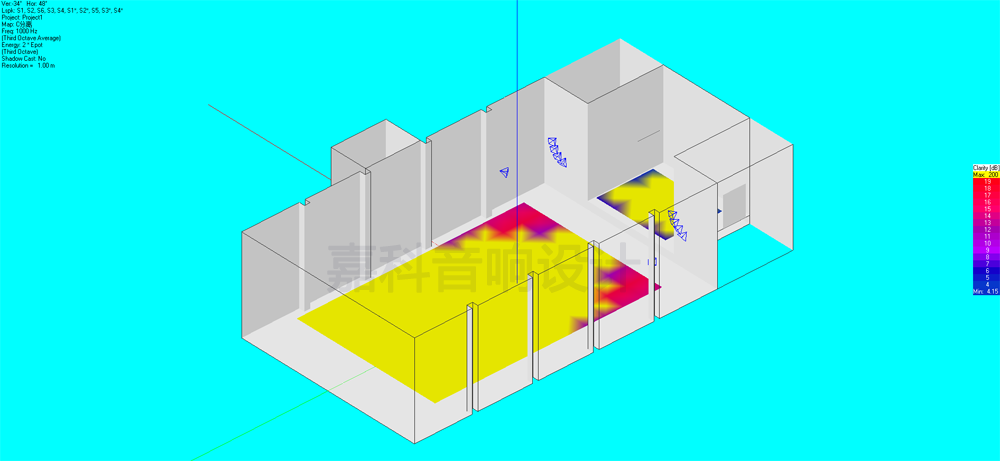

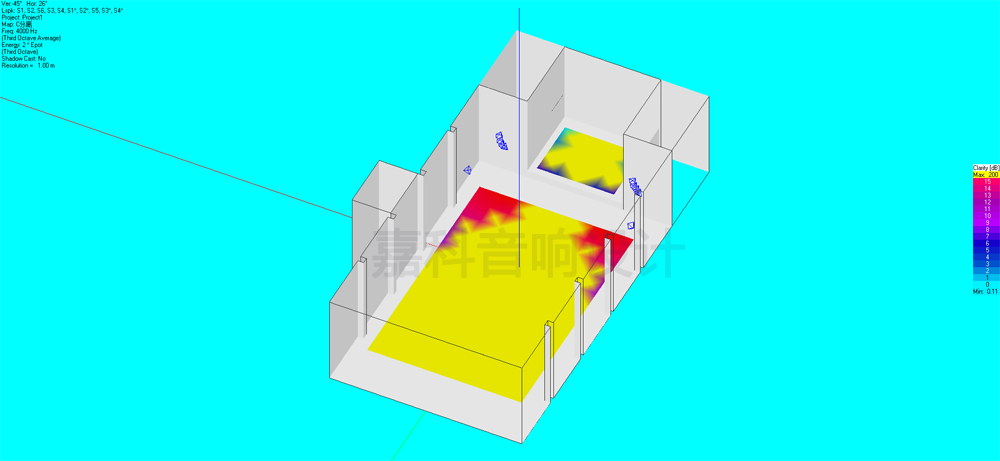

特定频点清晰度
